ＭＭＩ画面は以下の５つのウィンドウで構成されています。

1. モード変更＆手動制御ウィンドウ

2. 自動（プログラム）モードウィンドウ

3. ＭＤＩモードウィンドウ

4. 周辺装置制御ウィンドウ

5. 位置情報＆プログラムステータス表示ウィンドウ

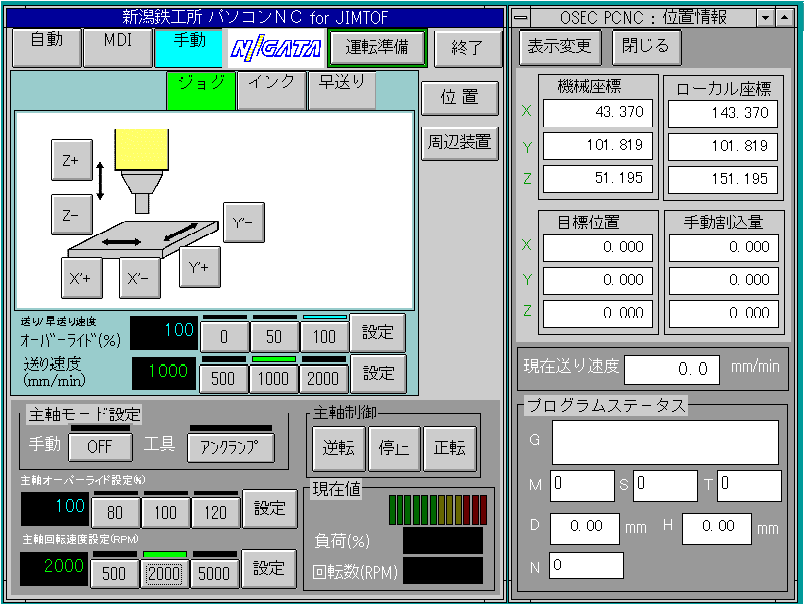

起動時には、(1)モード切換＆手動制御と(5)位置表示のウィンドウが表示されます。
複数のウィンドウに分割しているため、自由に画面上に配置できます。

1. モード変更＆手動制御ウィンドウ

   • 運転モード切り替えボタン
     • 運転準備／運転中ボタン・・・サーボオン／オフ
       （サーボオフの時のみ終了ボタン使用可）
     • 自動／ＭＤＩ／手動ボタン・・・軸制御モードの切り替え
       (各ウィンドウの表示切り替え）

   • ウィンドウ表示ボタン
     • 位置・・・位置表示ウィンドウの表示
     • 周辺装置・・・周辺装置制御ウィンドウの表示

   • 手動制御
     • ジョグ／インク／早送り・・・各モードの切り替え
     • 軸操作ボタン・・・Ｘ，Ｙ，Ｚ軸について＋−方向のボタンを押すことで軸を移動
     • 送り速度オーバーライド／送り速度設定ボタン

   • 主軸制御
     • 手動ボタン・・・主軸の手動制御のオン／オフ切り替え
     • 工具ボタン・・・工具のクランプ／アンクランプ切り替え
     • 主軸制御・・・主軸の手動回転操作
     • 回転速度オーバーライド／回転速度設定ボタン
     • 主軸の負荷、回転数の表示

2. 自動（プログラム）モードウィンドウ
   • プログラム表示
   • プログラム制御
     • 選択ボタン・・・プログラムファイル選択
     • ジャンプボタン・・・プログラム表示でカーソルのある行へ実行位置を移動
   • ＭＩＳＣ
     • シングルブロック／ドライラン等各モードのオン／オフ切り替え
   • 送り速度オーバーライド設定

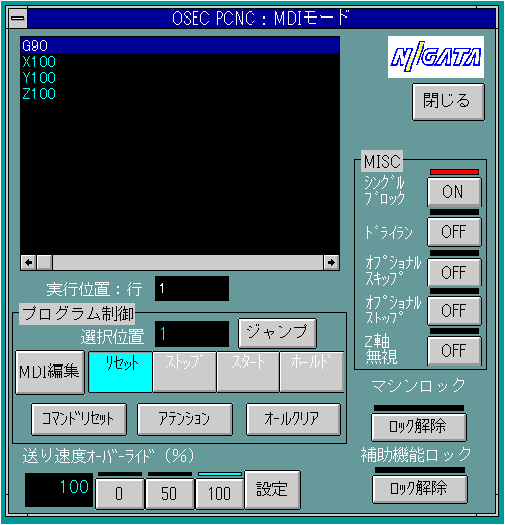

3. ＭＤＩモードウィンドウ
   • ＭＤＩ編集ボタン・・・プログラム編集ウィンドウの表示
   • 他は自動モードウィンドウと同様


4. 周辺機器制御ウィンドウ
   • クーラント
   • チップコンベア


5. 位置情報＆プログラムステータス表示ウィンドウ
   • 現在座標位置表示
     • 機械座標
     • ローカル座標
     • 目標位置
     • 手動割込量
     • 表示変更ボタンにより上記のデータ一覧または各々の表示の切り替え
   • 現在送り速度
   • プログラムステータス
     • グループ情報、Ｎ、Ｍ、Ｓ、Ｔの各コード
     • 工具オフセット値（Ｄ／Ｈ）

---
